一、产品概述

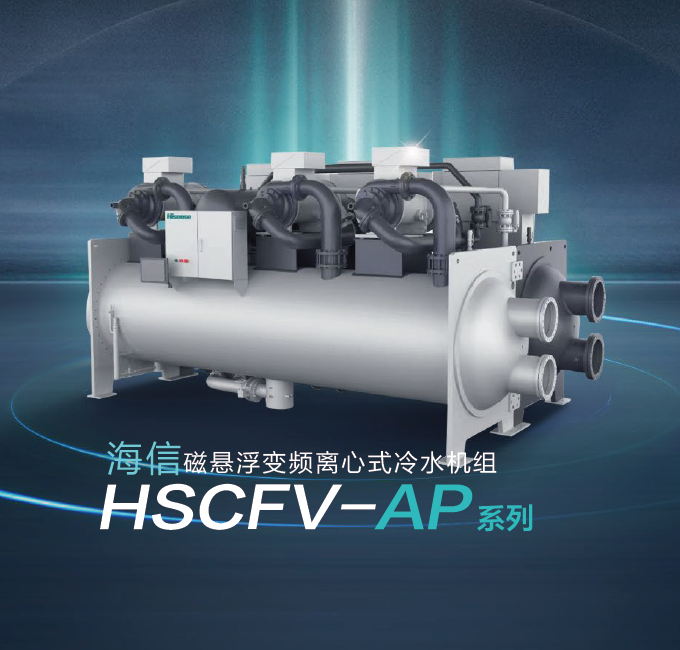

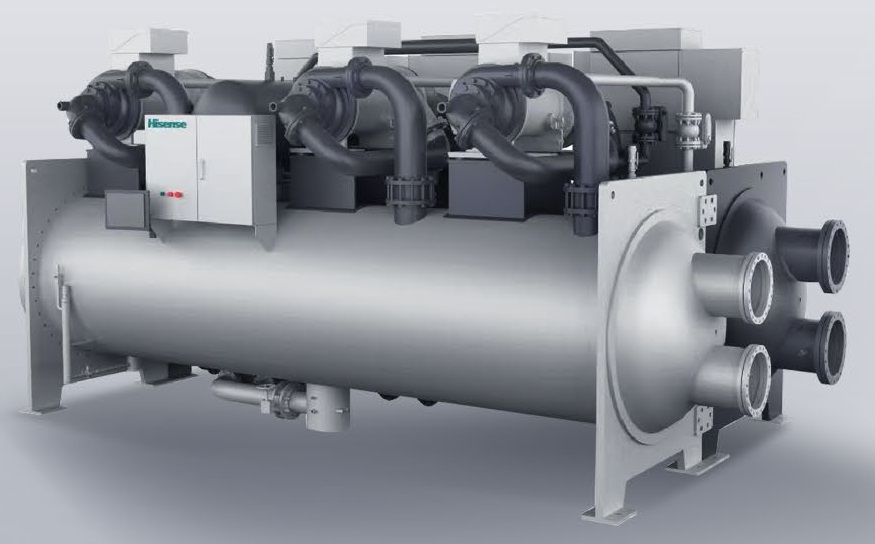

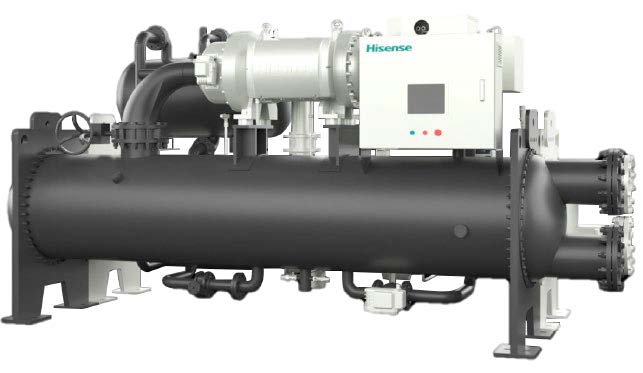

HSCFV-AP 系列磁悬浮变频离心式冷水机组是海信日立深耕无油制冷技术的核心成果，严格遵循 GB/T 18430.1 国家标准设计制造。核心采用主动式磁悬浮轴承技术，通过电磁力使压缩机转子完全悬浮运行，彻底消除机械摩擦与磨损，从根源上解决了传统有油机组的能效衰减、维护复杂等问题。
机组搭载西门子 PLC 智能控制系统与 15 寸彩色触摸屏，采用多机头智能寻优技术，单机组负荷调节范围 10%-100%，多机头组合可实现 3%-100% 无级调节。标配冷凝器自动清洗技术与多维动态液位控制，确保机组长期高效稳定运行。无油系统设计彻底避免了油膜污染换热器，运行 10 年能效仍保持在 92% 以上。

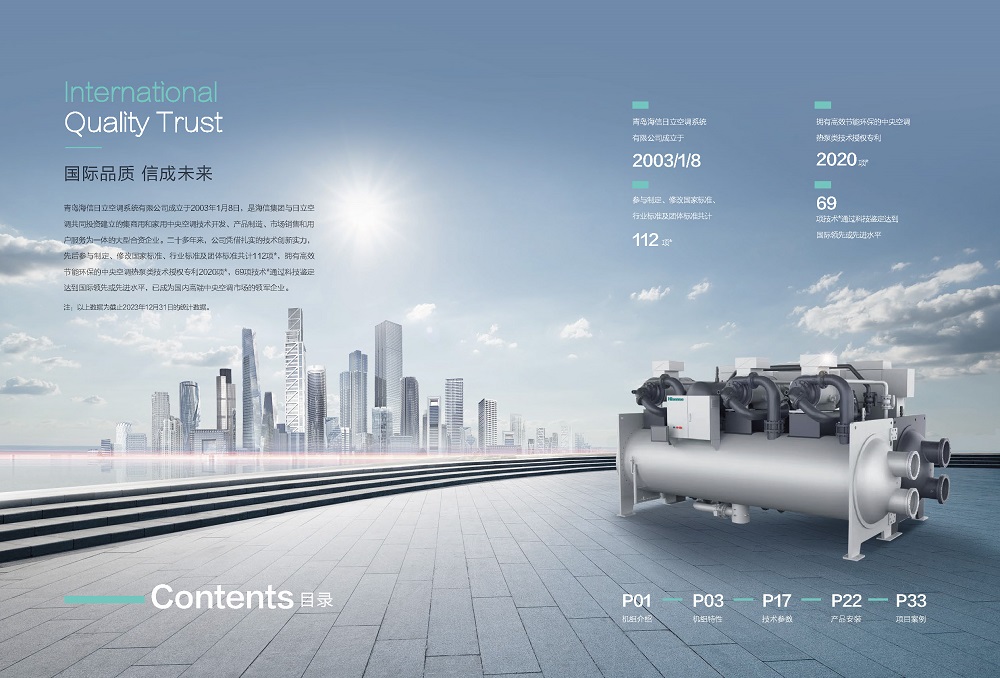

品牌实力背书：青岛海信日立空调系统有限公司拥有 2020 项高效节能环保中央空调技术授权专利，参与制定 112 项国家、行业及团体标准，69 项技术通过科技鉴定达到国际领先或先进水平。
二、核心技术与差异化优势

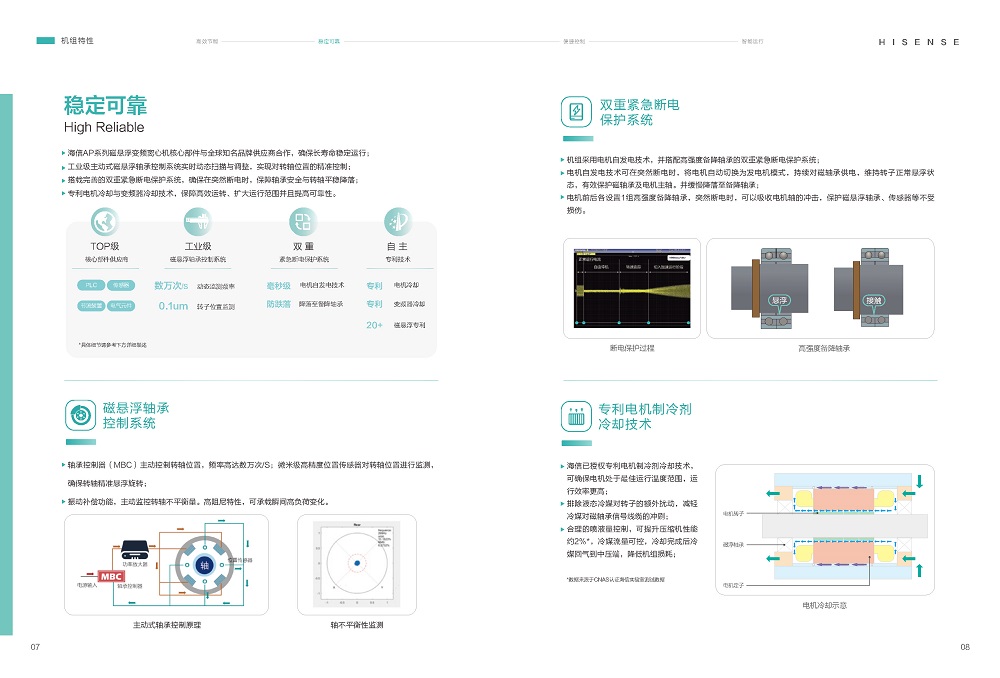

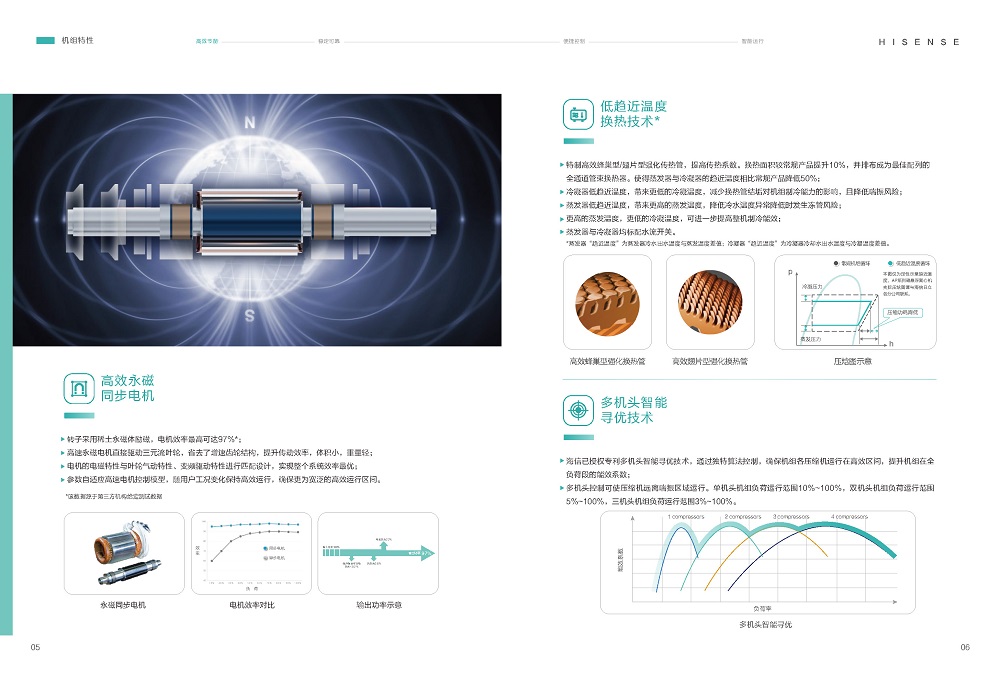

1. 主动式磁悬浮无油轴承技术（核心专利）
采用电磁力悬浮转子，运行中无任何机械接触，摩擦损耗趋近于零
轴承位置控制精度达 0.1μm，数万次 / 秒实时监测与调整
双重紧急断电保护系统：电机自发电技术 + 高强度备降轴承，确保断电时转子平稳着陆
无润滑油系统，彻底消除油污染换热器、末端设备的风险
2. 磁悬浮 vs 传统有油离心机 核心优势对比
表格
对比项 海信磁悬浮离心机 传统有油离心机
轴承类型 主动式磁悬浮轴承 滑动轴承 / 滚动轴承
润滑方式 电磁悬浮，无润滑油 润滑油润滑
机械损耗 ＜1% 8%-15%
10 年能效衰减 ＜8% 20%-30%
年维护成本 约为传统机组的 20% 高（需定期换油、更换油过滤器等）
启动电流 ＜2A，对电网无冲击 额定电流的 3-5 倍
运行噪音 70-75dB(A) 85-90dB(A)
部分负荷能效 极高（IPLV 最高 10.15） 一般

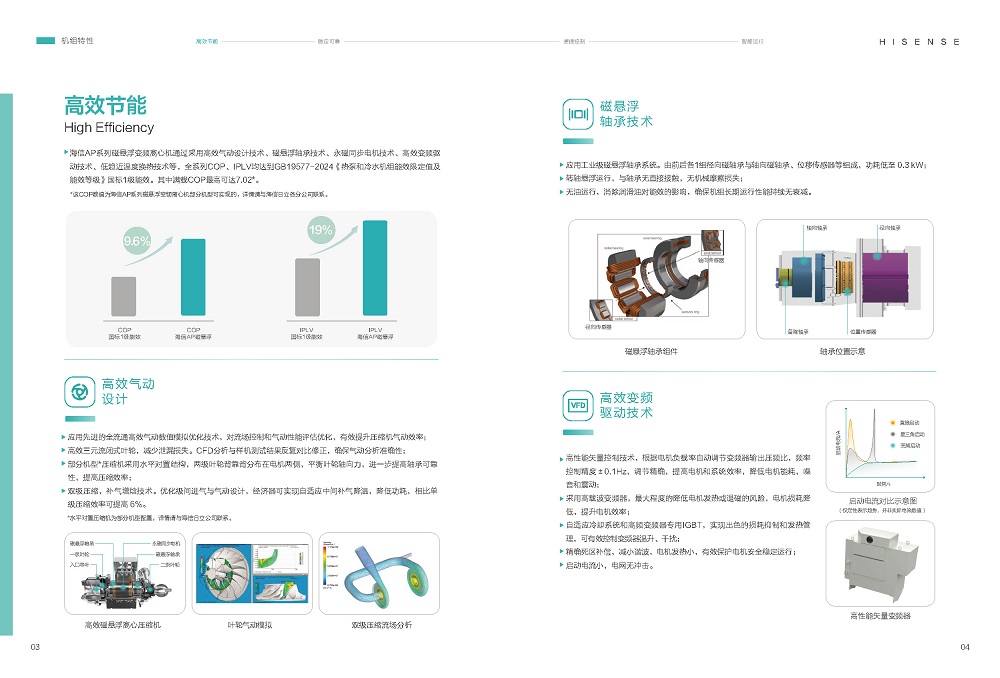

3. 超高效双级离心压缩机
基于 CFD 仿真技术优化的三元流叶轮，压缩机等熵效率高达 91%
双级压缩 + 补气增焓技术，比单级压缩效率提升 6% 以上
高效永磁同步电机，电机效率最高可达 97%，采用专利制冷剂冷却技术
多机头智能寻优技术，自动匹配最佳运行组合，部分负荷能效最优

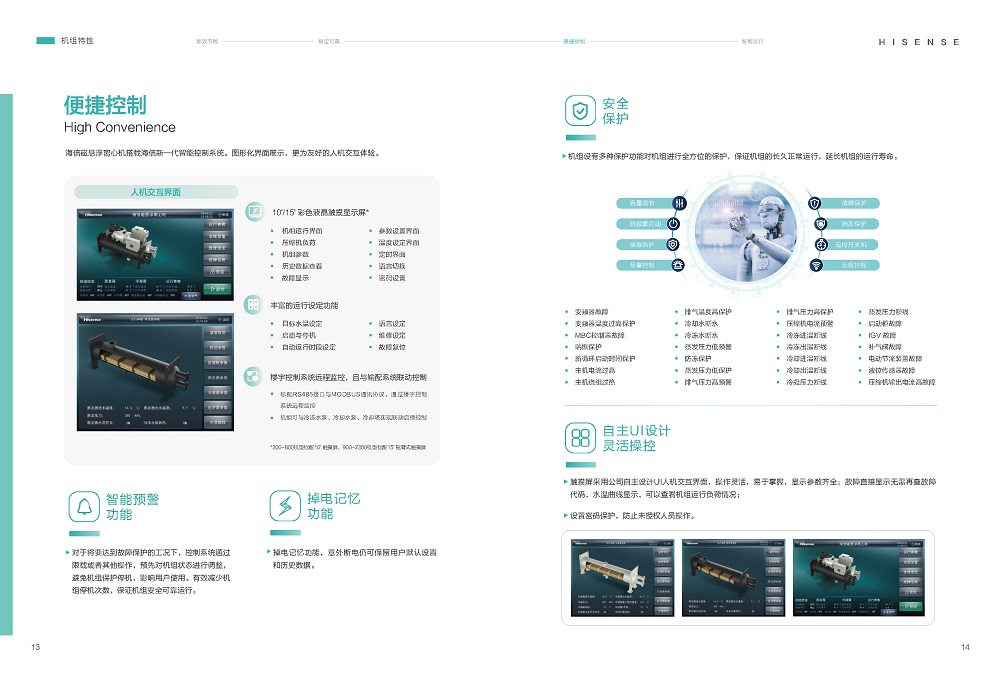

4. 智能控制系统与多重保护
标配西门子 PLC+15 寸彩色触摸大屏，人机交互友好，故障代码直接显示

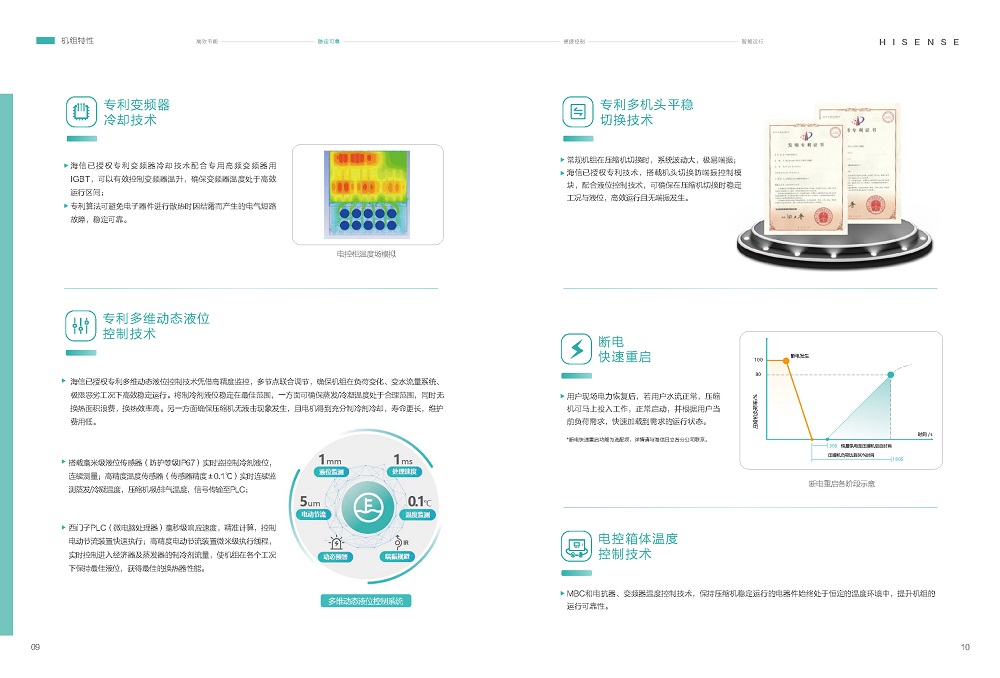

专利多维动态液位控制技术，毫秒级响应，确保全工况最佳换热效率

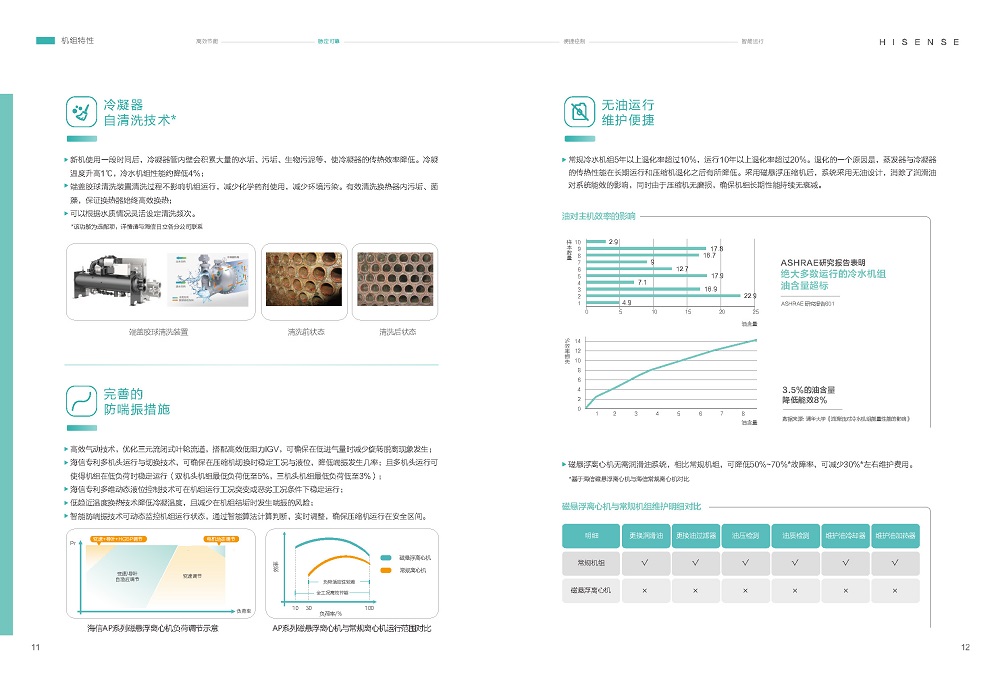

冷凝器自动清洗技术，定期清除换热管污垢，保持换热效率
30 + 项安全保护功能：智能预警、掉电记忆、远程监控、防喘振控制等
支持 Modbus、BACnet 通讯协议，可对接楼宇自控系统与数据中心动环系统
5. 真正免维护的无油系统
彻底摒弃传统润滑油系统的所有部件：润滑油、油泵、回油系统、油加热器、油冷却器、油过滤器。相比传统离心机，每年可节省数万元维护费用，同时避免了因油系统故障导致的停机风险。
磁悬浮轴承、无油永磁变频电机、20年设计寿命！
COP7.02、IPLV10.12双一级能效，比传统螺杆式冷水机组节能超30~45%以上！
相比传统螺杆式冷水机组节能收益2~3年即收回投资成本

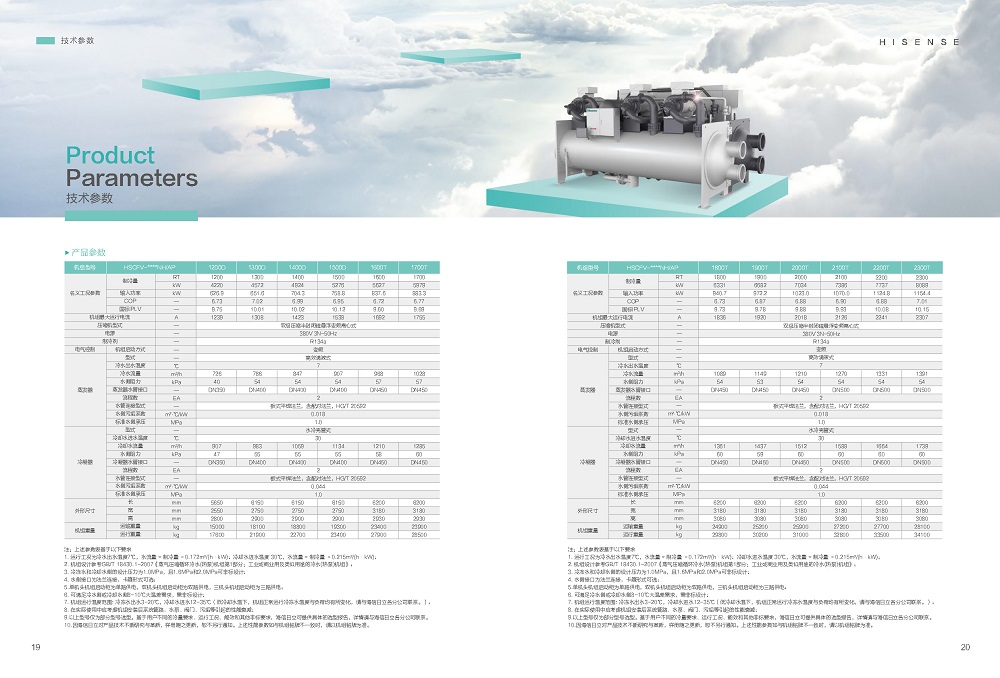

三、各型号精确冷量与核心技术参数表
（名义工况：冷冻水 12℃/7℃，冷却水 30℃/35℃，制冷剂 R134a，符合 GB/T 18430.1 标准）
3.1 HSCFV-S 系列（单压缩机，300-600RT）
| 完整型号 | 名义制冷量 | 能效指标 | 运行参数 | 蒸发器参数 | 冷凝器参数 | ||||||
| RT | kW | COP | 国标 IPLV | 最大运行电流 (A) | 冷水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | 冷却水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | |
| HSCFV-300SNH/AP | 300 | 1055 | 6.82 | 9.65 | 345 | 181 | 59 | 200 | 227 | 60 | 200 |
| HSCFV-350SNH/AP | 350 | 1231 | 6.61 | 9.58 | 362 | 212 | 60 | 200 | 265 | 60 | 200 |
| HSCFV-400SNH/AP | 400 | 1407 | 6.76 | 9.58 | 386 | 242 | 59 | 200 | 302 | 60 | 200 |
| HSCFV-450SNH/AP | 450 | 1583 | 6.82 | 9.5 | 472 | 272 | 60 | 250 | 340 | 60 | 250 |
| HSCFV-500SNH/AP | 500 | 1759 | 6.8 | 9.52 | 522 | 302 | 59 | 250 | 378 | 60 | 250 |
| HSCFV-550SNH/AP | 550 | 1934 | 6.65 | 9.58 | 585 | 333 | 60 | 250 | 416 | 60 | 250 |
| HSCFV-600SNH/AP | 600 | 2110 | 6.79 | 9.72 | 690 | 363 | 59 | 250 | 454 | 60 | 250 |
3.2 HSCFV-D 系列（双压缩机，650-1100RT）
| 完整型号 | 名义制冷量 | 能效指标 | 运行参数 | 蒸发器参数 | 冷凝器参数 | ||||||
| RT | kW | COP | 国标 IPLV | 最大运行电流 (A) | 冷水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | 冷却水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | |
| HSCFV-650DNH/AP | 650 | 2286 | 6.84 | 9.7 | 716 | 393 | 60 | 250 | 492 | 60 | 250 |
| HSCFV-700DNH/AP | 700 | 2462 | 6.86 | 9.75 | 724 | 423 | 59 | 250 | 529 | 60 | 250 |
| HSCFV-750DNH/AP | 750 | 2638 | 6.86 | 9.93 | 758 | 454 | 59 | 300 | 567 | 60 | 300 |
| HSCFV-800DNH/AP | 800 | 2814 | 6.72 | 9.51 | 772 | 484 | 50 | 300 | 605 | 46 | 300 |
| HSCFV-900DNH/AP | 900 | 3165 | 6.72 | 9.54 | 979 | 544 | 40 | 300 | 681 | 46 | 300 |
| HSCFV-1000DNH/AP | 1000 | 3517 | 6.9 | 9.73 | 1044 | 605 | 40 | 300 | 756 | 46 | 300 |
| HSCFV-1100DNH/AP | 1100 | 3869 | 6.71 | 9.62 | 1170 | 665 | 40 | 350 | 832 | 47 | 350 |
3.3 HSCFV-T 系列（超大冷量，1200-2300RT）
| 完整型号 | 名义制冷量 | 能效指标 | 运行参数 | 蒸发器参数 | 冷凝器参数 | ||||||
| RT | kW | COP | 国标 IPLV | 最大运行电流 (A) | 冷水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | 冷却水流量 (m³/h) | 水侧阻力 (kPa) | 水管接口 (DN) | |
| HSCFV-1200TNH/AP | 1200 | 4220 | 6.73 | 9.75 | 1239 | 726 | 40 | 350 | 907 | 47 | 350 |
| HSCFV-1300TNH/AP | 1300 | 4572 | 7.02 | 10.01 | 1308 | 786 | 54 | 400 | 983 | 55 | 400 |
| HSCFV-1400TNH/AP | 1400 | 4924 | 6.99 | 10.02 | 1423 | 847 | 54 | 400 | 1059 | 55 | 400 |
| HSCFV-1500TNH/AP | 1500 | 5276 | 6.95 | 10.12 | 1538 | 907 | 54 | 400 | 1134 | 55 | 400 |
| HSCFV-1600TNH/AP | 1600 | 5627 | 6.72 | 9.6 | 1692 | 968 | 57 | 450 | 1210 | 58 | 450 |
| HSCFV-1700TNH/AP | 1700 | 5979 | 6.77 | 9.69 | 1755 | 1028 | 57 | 450 | 1285 | 60 | 450 |
| HSCFV-1800TNH/AP | 1800 | 6331 | 6.73 | 9.73 | 1836 | 1089 | 54 | 450 | 1361 | 60 | 450 |
| HSCFV-1900TNH/AP | 1900 | 6682 | 6.87 | 9.78 | 1920 | 1149 | 53 | 450 | 1437 | 59 | 450 |
| HSCFV-2000TNH/AP | 2000 | 7034 | 6.88 | 9.88 | 2018 | 1210 | 54 | 450 | 1512 | 60 | 450 |
| HSCFV-2100TNH/AP | 2100 | 7386 | 6.9 | 9.93 | 2126 | 1270 | 54 | 500 | 1588 | 60 | 500 |
| HSCFV-2200TNH/AP | 2200 | 7737 | 6.88 | 10.08 | 2241 | 1331 | 54 | 500 | 1664 | 60 | 500 |
| HSCFV-2300TNH/AP | 2300 | 8089 | 7.01 | 10.15 | 2307 | 1391 | 54 | 500 | 1739 | 60 | 500 |
3.4 通用技术参数
| 项目 | 参数 |
|---|---|
| 出水温度范围 | 4℃~20℃（标准 7℃） |
| 冷却水进水温度 | 10℃~35℃（标准 30℃） |
| 冷冻介质 | 清水（可定制乙二醇等其它介质） |
| 冷却方式 | 水冷式（可选蒸发冷式） |
| 压缩机型式 | 双级压缩半封闭磁悬浮变频离心式 |
| 蒸发器 | 高效满液式，T2 紫铜管强化传热管 |
| 冷凝器 | 水冷壳管式，T2 紫铜管强化传热管 |
| 节流装置 | 电子膨胀阀 |
| 制冷剂 | R134a（ODP=0，环保型） |
| 控制方式 | 西门子 PLC+15 寸彩色触摸屏全自动控制 |
| 主要电气元件 | 施耐德 |
| 启动方式 | 变频启动（启动电流＜2A） |
| 电源 | 380V 3N~50Hz（可定制高压电源） |
| 水管连接型式 | 板式平焊法兰，含配对法兰，HG/T 20592 |
| 水侧污垢系数 | 蒸发器 0.018 m²・℃/kW，冷凝器 0.044 m²・℃/kW |
| 标准水侧承压 | 1.0MPa |
| 交货期 | 45~55 日（特殊定制另行协商） |
| 质保期 | 调试合格后 24 个月或出厂后 30 个月（以先到为准） |
| 定制选项 | 高压电源、蒸发冷、防腐型、低温出水型、冷凝器自清洗 |
四、典型应用场景与对应型号推荐
超大型数据中心：推荐HSCFV-600DNH/AP~HSCFV-2300TNH/AP，7×24 小时连续运行，IPLV 最高达 10.15，可将数据中心 PUE 降至 1.25 以下；无油设计避免污染精密空调末端，保障服务器稳定运行。上海地区多个互联网数据中心已批量采用HSCFV-1000DNH/AP、HSCFV-1500TNH/AP机型。
高端商业综合体：推荐HSCFV-300SNH/AP~HSCFV-800DNH/AP，无级变频调节精准匹配人流变化，低噪音低振动，比传统机组年节能 30% 以上。
三甲医院与医疗中心：推荐HSCFV-400SNH/AP~HSCFV-1000DNH/AP，无油运行保证空气洁净度，符合医疗洁净标准，高可靠性保障医院 24 小时不间断供冷。
五星级酒店与高端写字楼：推荐HSCFV-300SNH/AP~HSCFV-750DNH/AP，运行噪音低至 72dB (A)，不影响室内环境，长寿命设计降低全生命周期成本。
工业工艺冷却：推荐HSCFV-500SNH/AP~HSCFV-1500TNH/AP，可提供 4℃低温冷冻水，满足电子制造、医药生产、精密加工等行业的高精度冷却需求。
五、上海冰通专业服务支持（海信官方授权）
上海冰通实业作为海信中央空调官方授权服务商，拥有 15 年以上大型中央空调系统服务经验，为上海及长三角地区 300-2300RT 磁悬浮冷水机组项目提供全流程一站式服务：
售前服务：免费上门勘测、负荷计算、机组选型、机房设计、节能效益测算，出具详细的技术方案与报价。上海地区 24 小时内响应，48 小时内上门。
安装调试：由海信认证的专业工程师负责设备安装、系统调试与竣工验收，确保机组达到设计性能指标。所有安装项目严格遵循海信安装标准。
售后服务：全国 7×24 小时技术支持，上海地区 4 小时上门响应；提供定期巡检、预防性维护、故障维修等服务，建立专属设备运行档案。
备件供应：海信原厂正品备件储备充足，上海本地仓库常备全系列机组易损件，快速发货，保障机组连续运行。
增值服务：提供系统能效优化改造、控制系统升级、运维人员培训等服务，帮助客户降低运行成本。
六、常见问题解答（FAQ）
Q1: 海信磁悬浮离心机比传统有油离心机好在哪里？
A: 海信磁悬浮离心机采用无油磁悬浮轴承技术，相比传统有油离心机，机械损耗降低 90% 以上，10 年能效衰减＜8%（传统机组 20%-30%）；无需更换机油、油过滤器等部件，年维护成本降低 80%；启动电流仅 2A，对电网无冲击；运行噪音低 10-15dB (A)。
Q2: 上海 HSCFV-600DNH/AP 磁悬浮冷水机组多少钱一台？
A: 上海地区 HSCFV-600DNH/AP 标准型磁悬浮离心式冷水机组价格约 160-200 万元，具体价格根据电源配置、是否加装冷凝器自清洗、安装条件等因素有所不同，欢迎拨打 400-678-6559 获取精准报价。
Q3: 磁悬浮离心机真的不需要维护吗？
A: 本系列机组采用完全无油设计，没有润滑油系统的所有易损件，无需更换机油、油过滤器、油冷却器等部件，仅需定期检查水系统和电气系统即可，每年维护成本比传统离心机节省 80% 以上。
Q4: 机组的使用寿命是多久？
A: 本系列机组采用磁悬浮无油轴承技术，无机械磨损，正常使用与维护情况下，机组整体使用寿命可达 20 年以上，比传统有油离心机延长 5-10 年。
Q5: 上海地区大型磁悬浮冷水机组安装周期多长？
A: 上海地区HSCFV-300S~600SNH/AP中型机组安装周期约 30-45 天，HSCFV-650D~2300TNH/AP大型机组安装周期约 45-60 天，包含设备吊装、管路连接、电气接线、调试验收等全流程。
