CN216756387 U 新型翅片涡流夹套反应器 技术介绍

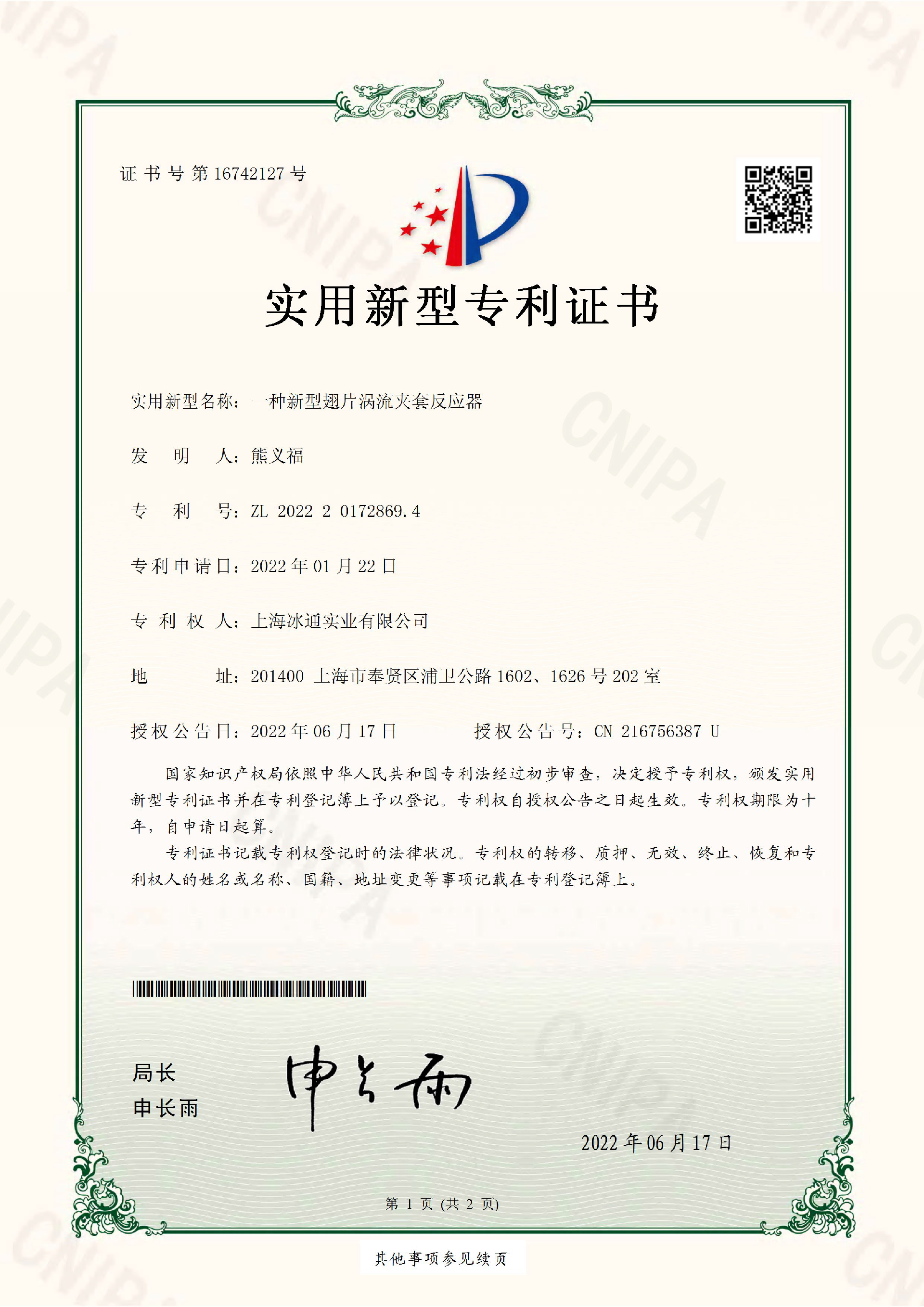

上海冰通拥有实用新型专利 CN216756387 U《一种新型翅片涡流夹套反应器》，针对化工、医药、新材料等行业传统夹套反应器换热效率低、能耗高、温度不均、搅拌效果差等实际痛点，从结构设计上进行系统性优化，显著提升换热能力、温度均匀性与运行稳定性，为工业反应过程提供高效、稳定、节能的换热解决方案。

一、传统反应器存在的问题

• 换热面积有限，换热效率偏低，加热或冷却周期长，整体能耗偏高；

• 换热介质分布不均，易出现局部过热或过冷，影响反应稳定性与产品质量；

• 搅拌结构存在盲区，物料混合不充分，且易产生飞溅，影响生产安全与效率。

•


二、专利核心技术特点

• 翅片涡流换热结构：在夹套内壁增设金属换热翅片，有效增大换热面积；介质沿螺旋通道下行流动，形成稳定涡流，延长换热路径，提升换热效率。

• 分流板均流设计：在进液位置设置分流板，使换热介质均匀分布到整个换热面，避免局部换热不均，保证筒体内温度均匀一致。

• U 型组合式搅拌装置：采用专用 U 型搅拌结构，有效消除搅拌盲区，提高物料混合均匀度，同时减少物料飞溅，提升运行安全性。

•


三、技术优势

• 换热效率高：相比传统光壁夹套结构，换热效率明显提升，缩短反应周期，降低综合能耗。

• 温度控制均匀：介质分布均匀、换热充分，筒内温度差异小，保障反应过程稳定可控，提升产品一致性。

• 运行稳定可靠：结构设计合理，搅拌效果好、无盲区、防飞溅，维护简便，适配长期连续生产工况。

• 节能效果显著：换热效率提升后，配套制冷或加热系统负荷降低，有效节约能源，降低运行成本。

四、适用范围

适用于精细化工、医药中间体、新材料合成、生物发酵、涂料树脂等需要高精度控温、高效换热的反应工艺，可与工业制冷系统配套使用，形成完整的工艺换热与节能解决方案。
