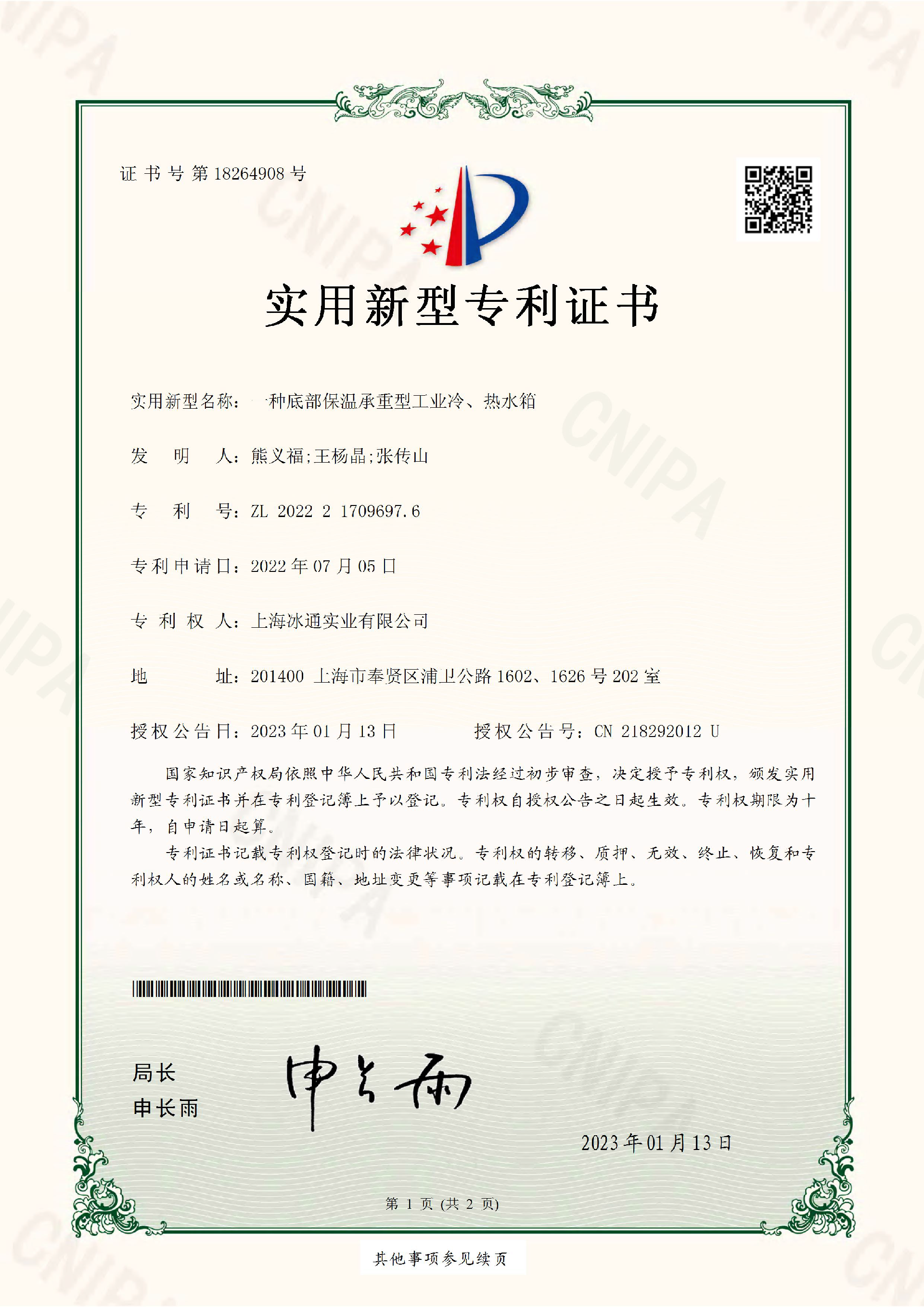

CN218292012 U 底部保温承重型工业冷（热）水箱 技术总结

上海冰通实用新型专利CN218292012 U，聚焦大型工业保温水箱底部承重与保温难以兼顾、易塌陷、保温效果差、积水腐蚀等行业常见问题，提供复合型底部结构解决方案。

一、行业现存问题

• 槽钢导热性强，造成冷量或热量损耗，保温效果差；

• 木质枕木易吸水受潮，长期使用易腐烂，承重能力下降，易导致水箱底部变形、塌陷，存在安全隐患。

•


二、专利核心结构

自下而上依次为：混凝土基台、混凝土条形板、钢板底衬、复合保温板、混凝土隔板、水箱底板、保温水箱本体。复合保温板由增强型聚氨酯复合条板与常规型聚氨酯条板拼接而成；混凝土基台边缘设置排水沟，及时排出积水。

三、技术优势

1. 承重性能优异：采用混凝土、钢板、复合保温层复合结构，承压能力强，有效避免水箱底部塌陷变形；

2. 保温效果全面：聚氨酯复合保温层实现底部无死角保温，显著降低冷量、热量损耗；

3. 耐用性强：结构防潮防腐，避免吸水、腐烂、老化问题，延长水箱整体使用寿命；

4. 排水便捷：基台排水沟设计，防止积水浸泡基础，保障结构稳定。

5.


四、适用范围
